地震是能夠產生很大破壞力的地質災害，為了建筑物在地震中能有效降低傷害程度很多管道類的設施需要使用抗震支架來對其進行加固處理。

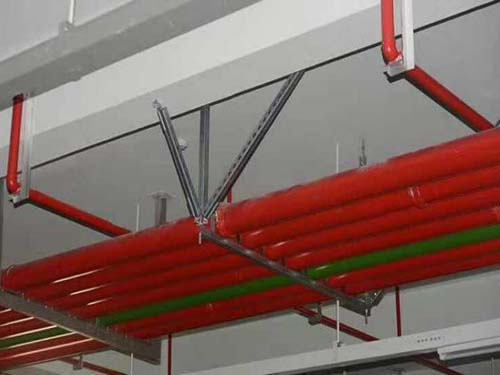

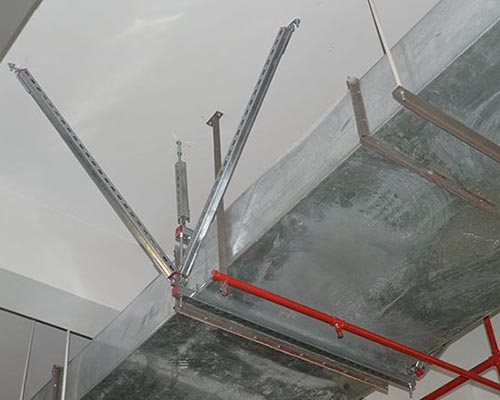

抗震支架的支撐形式可分為剛性支撐與柔性支撐兩種。剛性支撐斜撐材料一般選擇Ｃ型槽鋼、鍍鋅鋼管，因其同時能抵抗拉力與壓力，從而一般以單邊撐的形式存在；柔性支撐斜撐材料一般是鋼索，只能抗拉力，所以必須以兩邊對稱的形式存在?？拐鹦睋伟雌渥饔霉δ軇澐郑挚煞譃閭?cè)向支撐與縱向支撐，側向支撐是用以抵御側向水平地震力作用，縱向支撐是用以抵御縱向水平地震力作用。

例如，管道同一點位，既安裝側向支撐又安裝縱向支撐，其作用原理是在管道質心水平面上形成互成90°的4個方向上的支撐，水平地震力從任意方向作用，管道均受到保護。成90°安裝的兩個剛性支撐，因其同時具有抗拉壓能力，所以能對管道作水平方向的保護；對柔性支撐，則須做水平面上互成90°的4個支撐。 因此，抗震支吊架對斜撐、吊桿的性能有更加嚴格的要求。特別是斜撐兩端的抗震連接座更需要合理的設計。

目前國際上最權威的的抗震檢測機構是美國FM認證機構。斜撐上用以與結構體生根的錨栓不僅需要驗算其拉拔性能，抗切能力也必不可少。斜撐安裝的空間位置是最復雜的，對樓板板底，一般斜撐與垂直吊桿之間的角度宜為45°，且不得小于30°。角度區間分為：30～45°、45～60°和60～90°，角度的變化也會影響抗震支吊架能承受作用范圍，進而改變其最大間距。

抗震支架設備是如何減輕災害的

現代建筑的機電系統中各種機電線路數量十分巨大、規格型號非常復雜、使用功能也各有不同。機電系統在日常工作時，機電管道在重力滿負荷運轉時是否有足夠的強度將管道固定在結構上是整個機電系統能否正常運轉的關鍵；當突發地震時，機電系統管道在設防烈度的地震作用下能否保證不損壞，以及有些生命線系統能否保證正常運轉，也是關乎到保障人們生命財產的重要因素。

通過對機電管線及設備的地震力進行計算，并對管線及設備與建筑構體的連接進行抗震加固并對其進行抗震驗算，使機電管線及設備與建筑結構體建立可靠連接，可將機電管線及設備承受的地震作用全部傳遞到結構體上，抗震支架使其遭遇到設防烈度的地震影響后能迅速恢復運轉，進而達到減少和盡量避免次生災害、盡快恢復建筑物使用功能的目的?？拐鹬Ъ芷渲饕脑O(shè)計步驟是對管道及設備進行布點→逐一力學計算及選型→逐點驗算直至各點均滿足抗震設防要求。

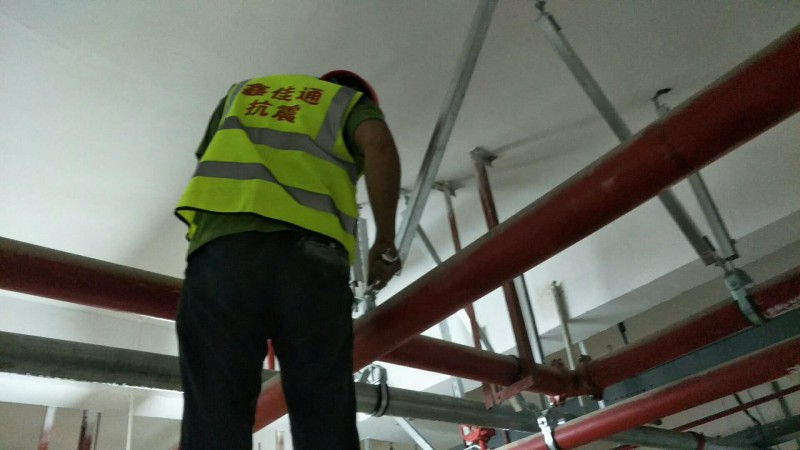

抗震支架設備如何安裝才能達到最好效果

1、根據設計圖紙選用正確型號和零配件；

2、切割槽鋼時，必須按照槽鋼上所示刻度準確切割下料，要求切平垂直，切口平整。

3、在做成品抗震支架保護時就難免會有使用過的材料，抗震支架的便利和應用場所分析為了能夠做到環保，建議當土建專業墻面施工完畢后，需要能夠?qū)⑹┕みz留的垃圾進行及時清理干凈和有效回收；最重要的是需能加強施工安裝工人們的環保教育，以有效提高廣大工人們的環保意識，進而讓環保措施做的更加得當。

4、在混凝土結構上，用后擴底錨栓固定支吊架時，后擴底錨栓的打入必須達到規定的深度值。

5、如果組合抗震支架需要安裝在柱子上面，那么應該注意采用預埋埋鋼板接法或預埋螺栓法等施工方法，確保抗震支架能夠牢固的安裝在柱子上面。

6、準備安裝的組合抗震支架尺寸和型式要和現場實際情況相符，支架上孔眼注意要采用鉆床進行開孔，而不要使用電或氣焊進行開孔。此外，抗震支架上孔眼的孔徑要注意比所穿螺栓的直徑大一二毫米為宜，如果抗震支架上有飛邊毛刺還要及時將其打磨掉，并將端頭進行倒角處理。

7、固定抗震支架應該嚴格按照設計圖紙要求位置安裝，如由于現場情況不能正確安裝，應征求設計院設計師同意修改管道設計；吊架安裝要按施工圖安裝根部，要求吊桿無彎曲變形；支架間距應按設計要求正確設置；支吊架安裝應與管道安裝同步進行；施工完畢后應將支架擦拭干凈，所有暴露的槽鋼端部均需裝上封蓋。

8、品質有保證的組合抗震支架通常具有很高的強度，但是要和結構主體進行可靠連才能起到良好的效果，所以在安裝時首先要根據被承托物的設計標高來確定支架位置線，然后根據設計好的間距來確認每一個組合抗震支架的具體位置，確定好后再進行安裝。

9、需要進行焊接處理時，組合抗震支架上的焊縫要飽滿并且沒有夾渣現象，除埋入基層中的部分外還要注意及時使用刷防銹漆做好防護處理。

10、安裝滑動支架的管道支座或其零件時，應考慮管道的熱偏移，一般應向管道膨脹相反方向偏移一定距離，其偏移值為該處全部熱位移的?；導向支架和滑動支架的滑動面應潔凈、平整，滾珠、滾軸、托滾等活動零件與其支撐件應接觸良好，以保證管道能自由膨脹；所有活動支架的活動部件均應裸露，不應被保溫層敷蓋。
