抗震支架項目招標要求

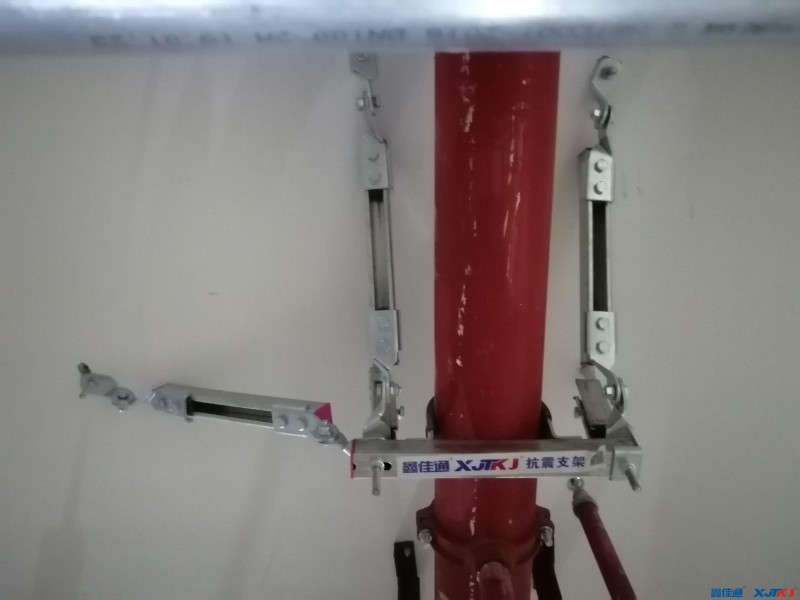

1、 抗震支吊架以下簡稱支吊架，完整的支吊架系統應包括：錨固體、加固吊桿、抗震連接構件及抗震斜撐等。

1）本承包商應在施工前期根據建筑機電、暖通、給排水、消防以及人防等專業施工圖，提供深化設計圖紙并通過施工圖院審核（如當地圖審部門有審查要求，應配合通過圖紙審查），最終提供經發包人認可的深化設計圖紙。

2）總包安裝施工中需根據現場提供的管線BIM設計、管線綜合及現場管線布置情況等進行二次深化設計，以滿足現場實際情況的安裝技術指導。

3）若后續有設計變更等應及時進行配合設計調整優化，滿足施工要求。

2、 設備到場前提供詳細的設備和部件表，制造廠商的器材說明書，技術參數和樣品，產品合格證書等相關設計材料。

3、 深化設計圖紙要求：

1） 圖紙通過發包人認可后，承包商應提供不少于8套藍圖用于現場指導施工、存檔（加蓋分包商公章或出圖章），同時提供深化施工圖電子版。

2） 深化設計施工圖紙要完善，應包含封面目錄、設計說明、材料表、深化設計平面圖、安裝大樣圖、節點詳圖、計算書等。

2） 設計說明要闡明設計意圖及設計原則、交代施工工藝及施工注意事項等。

3） 材料表應分類注明支吊架套數、附件及零部件數量。

4） 施工圖圖面要整潔、設計內容和意圖表達清晰。

5） 安裝大樣圖、節點詳圖應表達清晰、交代安裝方法和所有附件及零件安裝要求。

6） 施工圖要附帶相關設計的計算書，計算書算法要符合國家相關規范標準要求。

7） 深化設計施工圖應做到滿足國家規范標準和驗收要求的情況下的最優化設計，滿足經濟合理性。

8） 派駐現場安裝技術指導服務人員，并確保相關技術責任人員通訊暢通，用于指導現場施工及協助通過當地質監站驗收。

4、 抗震支架承載力計算

抗震支架供方應根據管線綜合結果，對抗震支架承載力進行計算。根據相關最新國家標準圖集、規范及設計圖紙的要求進行。經計算確認抗震支架的承載力符合空間以及承載要求后方可進行抗震支架的選型及最終定位。若復核結果不符合空間及承載要求，則需要對綜合管線圖進行調整，并重新進行支吊架的承載力計算。抗震支架的結構安全由抗震支架供方/施工方負責。

5、 抗震支架布置

繪制抗震支架的布置圖及大樣圖，同時出具抗震支架的力學計算書。其中力學計算書應包括支架圖紙大樣、荷載設計值、結構計算模型、材料數據、槽鋼驗算（內力圖、桿件驗算）、連接件驗算、支座反力及驗收結論。

6、 應滿足項目當地相關審查、驗收部門要求，配合提供相關設計資料。

抗震支架產品質量要求

1、C型槽鋼

1）尺寸及材質 Q235鋼板，厚度≥2mm，品牌：寶鋼、武鋼、首鋼、鞍鋼等．（提供材質性能測試報告）；

碳鋼質量標準應符合現行國家標準《碳素結構鋼》GB/T 700和《低合金高強度結構鋼》GB/T 1591的規定；

C型槽鋼選型按照《裝配式管道支吊架（含抗震支吊架）》相關要求進行選型，規格型號采用41×41×2.0mm、41×31×2.5mm mm、41×52×2.5mm mm、41×62×2.0mm 、41×62×2.5mm mm、41×72×2.75mm mm、41×82×2.0mm mm、41×82×2.5mm mm、等規格，長度為6m的標準型材（如為其它長度須與發包人溝通）。 按型號規格來確定厚度。

2）鍍鋅工藝 雙面熱浸鍍鋅, 鍍鋅層平均厚度≥55μm，符合GB/T13912-2002《金屬覆蓋層、鋼鐵制件熱浸鍍鋅層技術要求及試驗方法》之標準，設計使用壽命不低于30年，鍍鋅表面光滑美觀，無發黑、粗糙、流痕、鋅渣等不良現象。提供鍍鋅測試報告（國家質檢機構頒發）

3）內緣需有齒牙 抗震支吊架C型槽鋼內緣須帶連續齒牙，且齒牙深度不小于0.9-1.1毫米，同時與之配合的連接螺栓也應帶有相同深度的齒坑，以保證部件之間依靠精確的機械咬合實現安全的抗剪、抗滑移性能，嚴禁任何以配件的摩擦作用來承擔受力的安裝方式，以保證整個系統的可靠連接。

4）槽鋼性能 具有國家級的材料性能檢測報告

2 連接件

1）材質 Q235鋼板，厚度≥5mm，品牌：寶鋼、武鋼、首鋼、鞍鋼等．（提供鋼材質量證明書）

抗震槽鋼連接件設計拉力≤8.4KN，設計壓力≤8.4KN；

連接件鋼材應具有不低于與被連接構件相同牌號的鋼材性能指標。 按型號規格來確定厚度。

2） 鍍鋅工藝 雙面熱浸鍍鋅, 鍍鋅層平均厚度≥55μm，符合GB/T13912-2002《金屬覆蓋層、鋼鐵制件熱浸鍍鋅層技術要求及試驗方法》之標準，設計使用壽命不低于30年，鍍鋅表面光滑美觀，無發黑、粗糙、流痕、鋅渣等不良現象。提供鍍鋅測試報告（國家質檢機構頒發）

3 六角螺栓

材質 強度≥8.8級，尺寸及技術條件應符合現行國家標準《六角頭螺栓》GB/T 5782的規定。

4 六角螺母、彈簧螺母

材質 強度≥8級，尺寸及技術條件應符合現行國家標準《1型六角螺母》GB/T 6170和《標準型彈簧墊圈》GB/T 93或《平墊圈 C級》GB/T 95的規定。

5 全螺紋吊桿

材質 強度≥4.8級， 全螺紋吊桿的性能應符合《螺桿》GB/T 15389的規定

6 錨栓

1）類型 后擴底或自切底錨栓

2）材質 強度≥8.8級，熱浸鍍鋅，鍍鋅層平均厚度≥60μm（提供拉拔測試報告）

機械錨栓主要受力部件應由碳素結構鋼、優質碳素結構鋼、合金結構鋼或不銹鋼制造。

3）性能要求 質量標準應符合現行行業標準《混凝土用機械錨栓》JG/T 160的規定。錨栓的選用應符合現行行業標準《混凝土結構后錨固技術規程》JGJ 145的有關規定。錨栓應進行開裂混凝土及非開裂混凝土的力學檢測，并具有相關力學性能和防火性能的第三方認證測試。同時錨栓需要用專用磚頭進行預擴孔，并能檢測擴孔質量。

7 技術證明文件

1）鋼材性能測試報告（國家質檢機構頒發）

2）連接件、性能報告（國家質檢機構頒發）

3）支吊架200萬次疲勞測試（國家質檢機構頒發）

3）槽鋼鍍鋅層測試報告和中性鹽霧(NSS)240h分析測試報告（國家質檢機構頒發）

4）錨栓力學性能、耐火、120min等國檢檢測機構出具的相關測試報告

5）錨栓受力計算書

6）支架受力計算書

抗震支架（C型鋼、底座、鎖緊螺栓等）在進場時，必須對進場材料隨機抽檢取樣，并送至國家認可的檢測機構，重點對力學指標、鹽霧試驗、鍍鋅層厚度等項目進行檢測，并取得合格檢測報告。
